Wpływ falowników na układy kompensacji — jak bezpiecznie integrować pojemności w szafach automatyki

Nagromadzenie napędów o zmiennej prędkości w nowoczesnym zakładzie przemysłowym często całkowicie destabilizuje istniejące układy kompensacji mocy biernej. Falowniki zasilające silniki asynchroniczne na liniach produkcyjnych generują mocno zmienne obciążenie, które bezpośrednio prowadzi do gwałtownych wahań współczynnika mocy i drastycznego wzrostu prądów harmonicznych w zakładowej sieci elektroenergetycznej. Sytuacja ta ujawnia się najszybciej w fabrykach przechodzących intensywną modernizację, gdzie stopień automatyzacji procesów technologicznych rośnie kosztem starszych rozwiązań stycznikowych. Widoczne objawy pogorszenia jakości energii obejmują częste, nieuzasadnione zadziałania zabezpieczeń nadprądowych głównych pól zasilających oraz nienaturalnie podwyższone temperatury przewodów miedzianych. Służby utrzymania ruchu obserwują ponadto spuchnięte lub wręcz rozerwane elementy pojemnościowe w starych bateriach kompensacyjnych. Skutkuje to natychmiastowym naliczaniem wysokich kar za ponadumowny pobór energii biernej na comiesięcznych rachunkach za dystrybucję. Właściwa diagnoza tych niepożądanych zjawisk fizycznych pozwala uniknąć nieplanowanych przestojów maszyn i niezwykle kosztownych wymian aparatury modułowej w głównej rozdzielnicy.

Wpływ wyższych harmonicznych na układy pojemnościowe

Falowniki należą do szerokiej grupy odbiorników nieliniowych i podczas swojej standardowej pracy wytwarzają wyższe harmoniczne prądu, z czego najbardziej destrukcyjne dla sieci są te piątego oraz siódmego rzędu. Zniekształcenia te, mierzalne i określane wskaźnikiem THDi, stają się krytycznie niebezpieczne, gdy ich udział przekracza próg 5–8 procent w punkcie przyłączenia sprzętu kompensującego. Przekroczenie tej granicznej wartości wywołuje niezwykle groźne zjawisko rezonansu równoległego w utworzonym obwodzie LC. W wyniku rezonansu w układzie pojawiają się wielokrotne przepięcia, które błyskawicznie degradują materiały izolacyjne i prowadzą do fizycznego przebicia dielektryka. Niezabezpieczone kondensatory mocy biernej tracą swoją nominalną sprawność w ciągu zaledwie kilku miesięcy intensywnej pracy przemysłowej, zamiast bezpiecznie służyć przez deklarowane przez producentów kilkanaście lat.

Skuteczne zablokowanie niekontrolowanego przepływu prądów o niepożądanych częstotliwościach wymaga bezwzględnego włączenia w układ odpowiednich dławików ochronnych. Elementy detuningowe o fabrycznym współczynniku tłumienia wynoszącym 5,67 lub 7 procent przesuwają częstotliwość rezonansową całego obwodu poniżej najniższej znaczącej harmonicznej. Zabieg ten sprawia, że prądy zniekształcone wygenerowane przez układy napędowe całkowicie omijają wrażliwe sekcje pojemnościowe. Dobór właściwej wartości indukcyjności zapobiega termicznemu przeciążeniu delikatnej aparatury i stabilizuje parametry sieciowej fali napięcia, nawet przy skrajnie zmiennym cyklu pracy potężnych silników na głównej linii technologicznej. Inżynierowie odpowiedzialni za projektowanie takich zintegrowanych systemów muszą uprzednio dokładnie przeanalizować dobowy profil poboru mocy całego parku maszynowego.

Separacja sprzętu i dynamiczne sterowanie w szafach

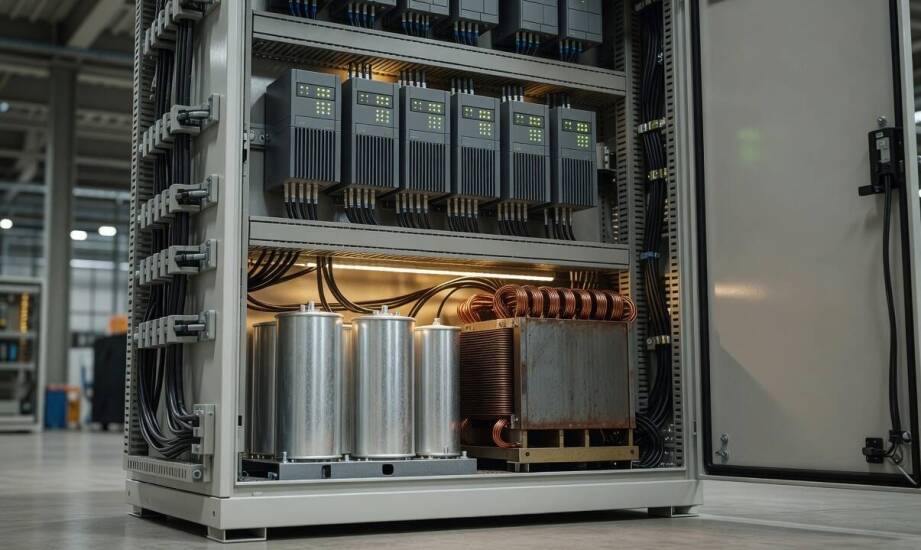

Optymalne umiejscowienie aparatury sterowniczej wymaga ścisłego zachowania wydzielonych stref kompatybilności elektromagnetycznej oraz utrzymania bezpiecznych odstępów termicznych. Urządzenia przekształcające energię instaluje się zazwyczaj w dolnej sekcji stalowej obudowy, gdzie projektanci mogą zapewnić intensywny, wymuszony obieg chłodzącego powietrza. Same komponenty kompensujące montuje się w górnej, zdecydowanie chłodniejszej strefie szafy, z dala od bezpośrednich źródeł emisji ciepła oraz silnych pól elektromagnetycznych. Praktyka inżynierska wskazuje, że minimalny dystans izolacyjny między źródłem emisji zakłóceń a najbardziej wrażliwą elektroniką powinien wynosić od 30 do 50 centymetrów. Dodatkową mechaniczną ochronę zapewniają dedykowane przegrody galwanizowane, które skutecznie ekranują i fizycznie separują poszczególne sekcje zasilania obwodów silnikowych. Internetowa platforma E-AUTOMATYKA.PL dostarcza instalatorom zróżnicowane gabarytowo systemy obudów przemysłowych, które bez problemu pozwalają na zachowanie takich rygorystycznych odległości montażowych w trudnych warunkach hali.

Samo fizyczne oddzielenie poszczególnych komponentów nie wystarczy jednak do utrzymania pełnej stabilności parametrów w nowoczesnych, wysoce zautomatyzowanych sieciach. Zaawansowane układy aktywnej kompensacji powszechnie wykorzystują modułowe sterowniki PLC do dynamicznego zarządzania procesem załączania poszczególnych stopni układu. Jednostka centralna analizuje w czasie rzeczywistym analogowe sygnały pochodzące z przekładników prądowych zamontowanych bezpośrednio na głównym torze rozdzielnicy. Zaprogramowany algorytm logiczny na bieżąco przelicza profil obciążenia maszyn i decyduje o wprowadzeniu do obwodu precyzyjnej dawki mocy biernej. System ten automatycznie uwzględnia chwilowe wahania współczynnika zniekształceń, co całkowicie zapobiega groźnym zjawiskom nadkompensacji lub nagłym niedoborom mocy podczas ciężkich rozruchów maszyn wirujących.

Rygorystyczne przestrzeganie określonych stref montażowych wewnątrz obudów oraz precyzyjne strojenie ochronnych elementów indukcyjnych bezpośrednio zabezpiecza zakładową stację transformatorową przed kosztownymi awariami. Świadome zintegrowanie odpornych na zjawiska rezonansowe aparatów ze zautomatyzowanym sterowaniem opartym na niezawodnej architekturze PLC wymiernie wydłuża żywotność całej infrastruktury. Przedsiębiorstwa produkcyjne zyskują w ten sposób pełną stabilność ciągłości zasilania wrażliwych obwodów technologicznych i trwale eliminują kary finansowe narzucane przez dostawców za wprowadzanie zakłóceń do sieci krajowej.
