Mechaniczna integracja i przyłącza — kolejność prac przy osadzaniu ciężkiego sprzętu na docelowym fundamencie hali

Fizyczne ustawienie ciężkiego urządzenia na posadzce hali produkcyjnej wymaga bardzo precyzyjnego planu osadzenia. Bez odpowiedniej strategii logistycznej istnieje wysokie ryzyko zaburzenia pracy sąsiadujących ciągów technologicznych. Przeniesienie niepożądanych drgań na inne elementy infrastruktury, takie jak pobliskie precyzyjne obrabiarki CNC, nierzadko skutkuje produkcją wadliwych detali. Prawidłowe umiejscowienie sprzętu w nowym otoczeniu musi uwzględniać zarówno statyczne parametry samej posadzki, jak i siły dynamiczne generowane przez cały układ produkcyjny podczas ciągłego cyklu pracy.

Przygotowanie fundamentu i osadzenie ramy

Przeniesienie rozbudowanej linii produkcyjnej do nowej strefy rozpoczyna się od szczegółowej analizy docelowego podłoża. Przeprowadzany w takich warunkach montaż maszyn przemysłowych bezwzględnie wymaga wcześniejszej weryfikacji nośności fundamentu oraz wytyczenia dokładnych punktów kotwiących. Masa własna prasy kuźniczej czy wtryskarki to zaledwie punkt wyjścia dla docelowych obliczeń inżynieryjnych. Wylana płyta fundamentowa musi swobodnie przenosić obciążenia statyczne wynikające z wagi urządzenia, a także opierać się potężnym siłom uderzeniowym i wibracjom powstającym podczas intensywnej pracy układu. Zlekceważenie badań geotechnicznych często prowadzi do nierównomiernego osiadania sprzętu, co ostatecznie uniemożliwia zachowanie początkowej geometrii linii.

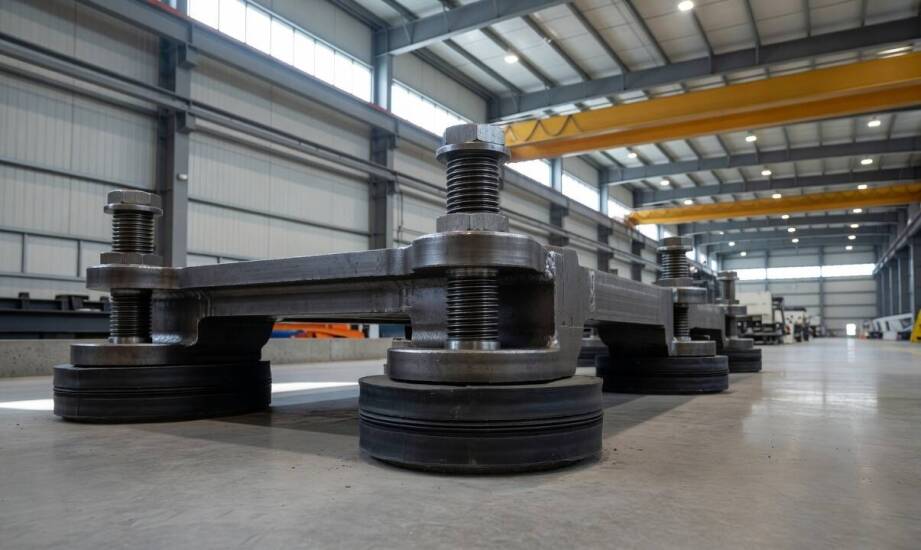

Odpowiednie poziomowanie mechaniki stanowi drugi fundamentalny krok przed ostatecznym związaniem ramy z podłożem. Zastosowanie specjalistycznych wibroizolatorów chroni zintegrowane podzespoły przed szkodliwym rezonansem w trakcie obciążenia roboczego. Każdy pracujący układ mechaniczny posiada swoją własną częstotliwość rezonansową, która może uszkodzić elektronikę. Dopasowane kliny poziomujące oraz elastyczne podkładki elastomerowe tłumią drgania i skutecznie odcinają maszynę od wibracji otoczenia. Pozwala to na bezpieczne wprawienie układu napędowego w ruch bez ryzyka uszkodzenia sztywnego korpusu. Precyzyjne ustawienie osi w poziomie przed ostatecznym dokręceniem kotew stabilizuje ramę na wiele lat ciągłej eksploatacji.

Kolejność przyłączy i osiowanie modułów

Bezpieczne osadzenie konstrukcji na fundamencie otwiera drogę do podłączenia kluczowych mediów roboczych. Rygorystyczna kolejność doprowadzania zasilania oraz sprężonego powietrza chroni czułe układy sterowania przed groźnymi uszkodzeniami napięciowymi podczas uruchamiania. Zgodnie z żelaznymi zasadami automatyki najpierw podłącza się instalację pneumatyczną obejmującą główny filtr, reduktor i smarownicę. Brak stabilnego ciśnienia przy rozruchu elektrycznym mógłby doprowadzić do niekontrolowanego opadnięcia ciężkich mechanizmów dociskowych. Dopiero po ustabilizowaniu obwodów powietrznych podaje się napięcie z sieci. Zamontowane w rozdzielnicach trójfazowe ochronniki monitorują parametry prądu i automatycznie odłączają obciążenie w razie przepięć, zabezpieczając programowalne sterowniki PLC.

Wielkogabarytowe linie technologiczne zazwyczaj trafiają na halę docelową w postaci mocno rozmontowanej. Ponowne parowanie i osiowanie poszczególnych modułów względem siebie staje się twardym wymogiem technologicznym po każdym transporcie drogowym. Przed rozpoczęciem laserowego pomiaru wałów technicy dokładnie oczyszczają wszystkie przylegające do siebie powierzchnie styku. Prawidłowo przeprowadzone pozycjonowanie geometryczne gwarantuje pełną współosiowość wirujących elementów napędowych, co w efekcie eliminuje szkodliwe naprężenia zmęczeniowe materiału.

Ostatni etap mechanicznej integracji stanowi rygorystyczna weryfikacja poprawności złożenia całego napędu. Realizująca zaawansowane projekty dla międzynarodowych koncernów firma INTER-TECH przeprowadza na tym etapie pierwsze mechaniczne testy obrotowe bez pełnego obciążenia materiałowego. Takie próbne uruchomienie jednostek roboczych pozwala zweryfikować fizyczne spasowanie wszystkich ruchomych podzespołów w nowym otoczeniu. Krótkotrwały rozruch na najniższych możliwych obrotach błyskawicznie ujawnia ewentualne niewyważenia, nadmierne luzy konstrukcyjne lub niebezpieczne spadki ciśnienia w centralnym układzie smarowania.

Ścisłe przestrzeganie technologicznych procedur osadzania ciężkiego sprzętu na posadzce stanowi podstawę bezawaryjnej pracy całego zakładu przemysłowego. Niewłaściwe wypoziomowanie ramy nośnej lub poważne błędy w doborze wibroizolacji powodują przyspieszone zużycie cierne i zmęczeniowe łożysk tocznych. Wieloletnia eksploatacja w warunkach braku idealnej współosiowości zazwyczaj kończy się mikropittingiem oraz szybką deformacją ułożyskowania. Bezbłędna realizacja kolejnych kroków przyłączeniowych i testowych zapobiega przedwczesnemu zużyciu elementów napędowych w docelowym układzie hali. Ogranicza to ryzyko niezwykle kosztownych przestojów produkcyjnych i pozwala sprzętowi płynnie wejść w zaplanowany harmonogram obciążeń.
