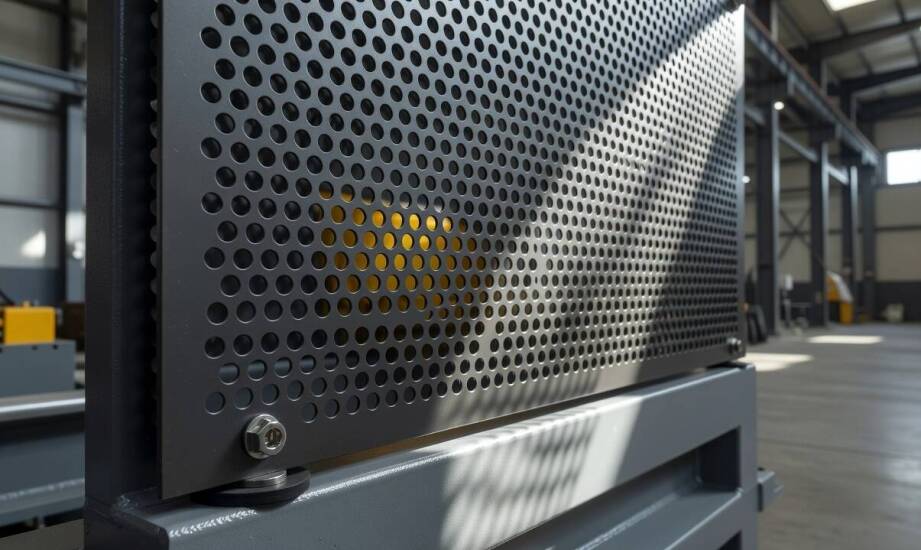

Arkusze perforowane ze stali węglowej w osłonach maszyn — projektowanie pod kątem dostępu serwisowego i zapylenia

Projektowanie przemysłowych osłon maszyn wymusza szukanie trudnego kompromisu między rygorystyczną ochroną napędów a codzienną potrzebą chłodzenia całego układu. Inżynierowie muszą uwzględniać nie tylko elementarne bezpieczeństwo pracowników hali, ale również swobodny przepływ powietrza i łatwy dostęp serwisowy do wrażliwych podzespołów. Zbyt szczelne panele zabudowy szybko prowadzą do kumulowania się ciepła, przegrzewania silników i w efekcie do kosztownych przestojów na linii produkcyjnej. Z kolei mocno otwarte konstrukcje bezpośrednio narażają elementy ruchome na uszkodzenia mechaniczne i silne zanieczyszczenia z otoczenia. Zastosowanie arkuszy ze stali węglowej skutecznie rozwiązuje ten dylemat inżynieryjny, łącząc wysoką wytrzymałość na uderzenia z odpowiednią wentylacją układu napędowego.

Znaczenie odpowiedniego prześwitu i wentylacji podzespołów

Odpowiednio dobrany rozstaw i wielkość otworów w panelach bocznych zdecydowanie ułatwia codzienną pracę zakładowym służbom utrzymania ruchu. Operator maszyny może przeprowadzić szybką inspekcję wizualną stanu łożysk, napinaczy, pasów napędowych czy kluczowych czujników. Oględziny odbywają się bez konieczności ciągłego demontażu ciężkich obudów stalowych, co drastycznie skraca czas rutynowego przeglądu. W nowoczesnym przemyśle najlepiej sprawdzają się otwory o średnicy od 5 do 10 milimetrów przy zachowaniu całkowitego współczynnika perforacji na poziomie od 30 do 50 procent. Takie parametry techniczne pozwalają na dokładną obserwację podzespołów z odległości jednego lub dwóch metrów od stanowiska pracy.

Kolejnym ważnym aspektem budowy osłon jest ścisła kontrola zapylenia i właściwe odprowadzanie ciepła z bloku silnika. W takich warunkach środowiskowych blacha perforowana czarna, pokryta matową powłoką proszkową, dodatkowo ogranicza uciążliwe refleksy świetlne. Zmatowiona ciemna powierzchnia ułatwia dostrzeżenie ewentualnych wycieków chłodziwa lub nagromadzonego smaru wewnątrz obudowy maszyny. Otwarta geometria materiału wspomaga grawitacyjne odprowadzanie ciepła konwekcyjnego na zewnątrz układu napędowego. Zastosowanie tego rozwiązania obniża temperaturę wewnątrz maszyny o 10 do 15 stopni Celsjusza w bezpośrednim porównaniu z pełnymi osłonami blaszanymi. Jednocześnie precyzyjnie dobrana średnica oczek skutecznie zatrzymuje cząstki stałe i pył o średnicy powyżej 1 milimetra. Mechanizm filtracyjny zapobiega gromadzeniu się brudu na elementach obrotowych, redukując tym samym ryzyko nagłych awarii spowodowanych zatarciem łożysk.

Sposoby mocowania paneli i redukcja drgań konstrukcji

Bezpieczne zamocowanie arkuszy stalowych do nośnych ram maszyny wymaga bezwzględnego uwzględnienia fizyki środowiska przemysłowego. Konstruktorzy muszą przewidzieć ciągłą kompensację silnych wibracji generowanych przez pracujące agregaty i rozbudowane ciągi technologiczne. Płyty osłonowe mocuje się do stalowego szkieletu najczęściej przy użyciu wzmocnionych nitów elastycznych lub specjalnych śrub z podkładkami antywibracyjnymi. Alternatywną metodą montażową jest zastosowanie spoin punktowych, które bezwzględnie uzupełnia się grubymi taśmami tłumiącymi drgania strukturalne. Z analizy rynku, którą stale przeprowadza dostawca Metalzbyt Poznań, wynika, że rygorystycznie wykonany montaż skutecznie kompensuje drgania rzędu od 10 do 50 herców. Odpowiednia amortyzacja połączeń zapobiega stopniowemu luzowaniu się śrub pod wpływem ciągłej pracy wysokoobrotowych silników i taśmociągów.

Częstym błędem popełnianym przez konstruktorów jest dobór materiału o parametrach niedopasowanych do skali obciążeń dynamicznych. Zbyt cienka ścianka węglowa, zwłaszcza poniżej grubości 1 milimetra przy dużych odległościach otworów, wywołuje zjawisko niezwykle groźnego rezonansu akustycznego. Emisja hałasu z drgającej obudowy może wtedy z łatwością przekroczyć próg 85 decybeli, co bezpośrednio zagraża słuchowi pracowników na hali. Projektanci regularnie zapominają o wstawieniu dystansów elastomerowych pomiędzy arkuszem a główną ramą urządzenia. Innym błędem powtarzającym się w projektach jest wykorzystanie wzorów o nadmiernym współczynniku otwarcia w sekcjach narażonych na największe wibracje. Ignorowanie zaleceń inżynieryjnych w tym obszarze prowadzi do szybkiego zmęczenia struktury węglowej i zmęczeniowego pękania mostków między otworami.

Dobór optymalnego materiału węglowego do obudowy maszynowej musi zawsze opierać się na chłodnej analizie trzech parametrów. Pierwszym z nich jest określenie minimalnej grubości całego arkusza, która zapewnia wymaganą sztywność konstrukcyjną przy stałej odporności na wibracje skrętne. Drugi etap projektowania obejmuje wyznaczenie geometrii otworów, które muszą jednocześnie zapewniać swobodny obieg powietrza chłodzącego i barierę dla gęstego pyłu. Ostatnim obowiązkiem inżyniera pozostaje zaprojektowanie systemu elastycznego mocowania całego panelu do ramy. Zastosowanie dedykowanych izolatorów drgań gwarantuje wieloletnią stabilność osłony i poprawne tłumienie hałasu w hali fabrycznej. Ścisłe przestrzeganie tej procedury niemal całkowicie eliminuje ryzyko pęknięć materiałowych.
